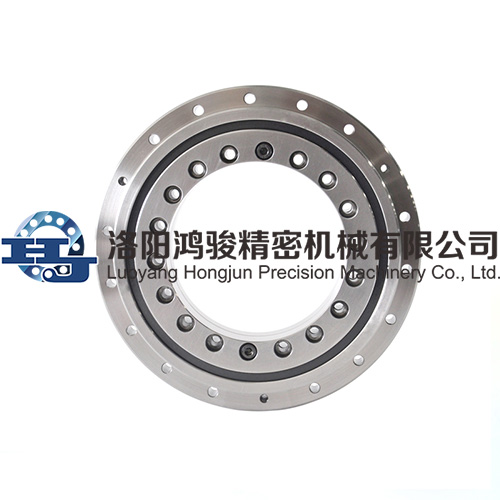

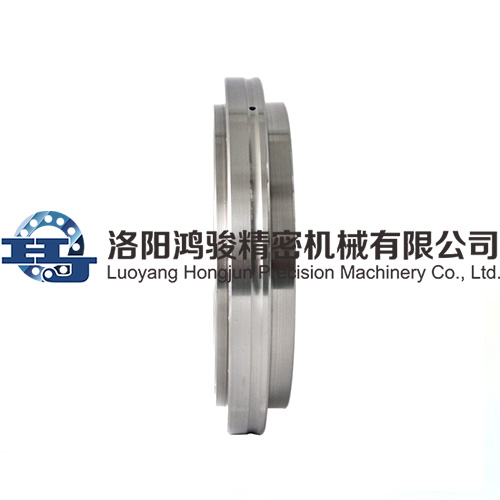

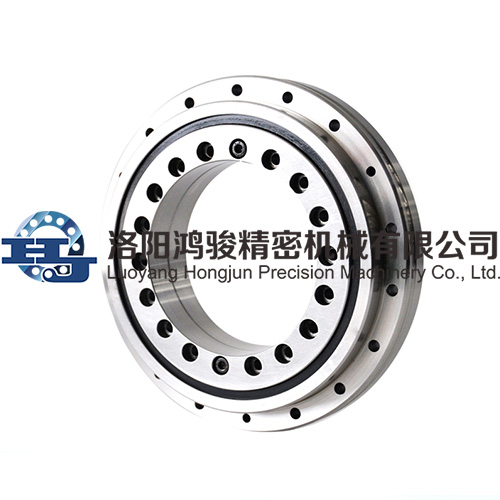

ZKLDF推力角接觸球軸承

ZKLDF推力角接觸球軸承系列

ZKLDF推力角接觸球系列，亦可承受聯合載荷，但具有極高的轉速和極低的摩擦力矩，同時又能保證很高的回轉精度。非常適合于有此類要求的應用場合，例如高速回轉工作臺、銑削、磨削、以及精密測量、測量設備等等。

YRT轉臺軸承由一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘?shù)呐ぞo力矩。

適用范圍：被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

參數：

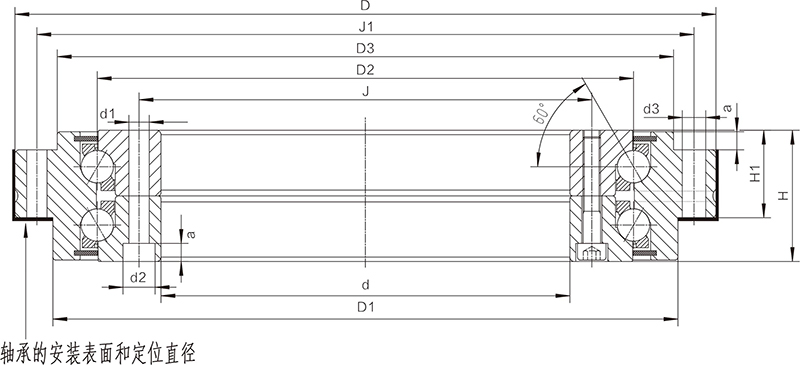

ZKLDF推力角接觸球軸承(圖1)

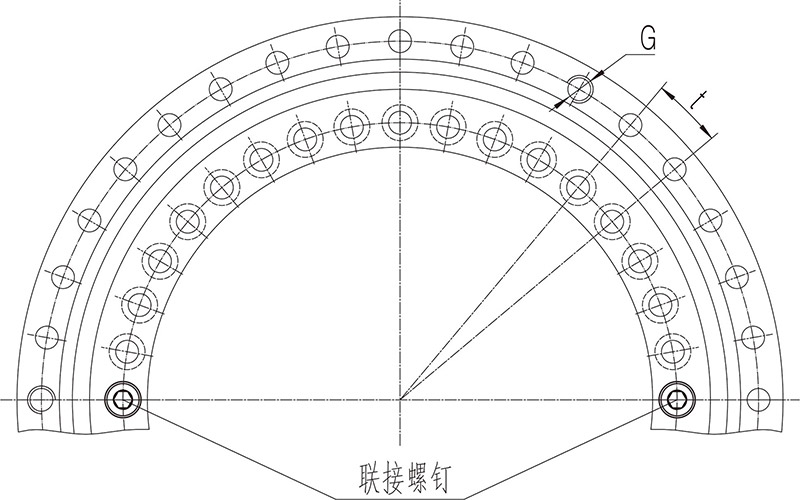

ZKLDF推力角接觸球軸承(圖2)

公稱型號	外形尺寸										固定孔					內圈連接螺釘數量	外圈吊裝孔		節距1）t	螺釘擰緊力矩	基本額定載荷		極限轉速4）	軸承摩擦力矩	重量
	外形尺寸										固定孔										軸向
	d	D	H	H1	D1	D2	D3	J	J1	a	內圈			外圈							動	靜
	單位：mm										d1	d2	數量3)	d3	數量3)					MA^2）	Ca	Coa	脂潤滑
	單位：mm										mm		數量3)	mm	數量3)		G	數量	數量*t	N m	KN		r/min	Nm	≈Kg
ZKLDF100	100	185	38	25	160	136	158	112	170	5.4	5.6	10	16	5.6	15	2	M5	3	18*20°	8.5	67	251	2800	1.6	4.5
ZKLDF120	120	210	40	26	184	159	181	135	195	6.2	7	11	22	7	21	2	M8	3	24*15°	14	72	315	2400	2	6
ZKLDF150	150	240	40	26	214	188	211	165	225	6.2	7	11	34	7	33	2	M8	3	36*10°	14	76	365	2000	3	7.5
ZKLDF180	180	280	43	29	244	221	241	194	260	6.2	7	11	46	7	45	2	M8	3	48*7.5°	14	85	440	1700	3	8
ZKLDF200	200	300	45	30	274	243	271	215	285	6.2	7	11	46	7	45	2	M8	3	48*7.5°	14	112	550	1600	4.5	11
ZKLDF260	260	385	55	36.5	345	313	348	280	365	8.2	9.3	15	34	9.3	33	2	M12	3	36*10°	34	155	920	1200	7.5	22
ZKLDF325	325	450	60	40	415	380	413	342	430	8.2	9.3	15	34	9.3	33	2	M12	3	36*10°	34	165	110	1000	11	28
ZKLDF395	395	525	65	42.5	486	450	488	415	505	8.2	9.3	15	46	9.3	45	2	M12	3	48*7.5°	34	214	1470	800	16	39
ZKLDF460	460	600	70	46	560	520	563	482	580	8.2	9.3	15	46	9.3	45	2	M12	3	48*7.5°	34	255	1860	700	21	50
ZKLDF580	580	750	90	60	702	656	700	610	720	11	11.4	18	45	11.4	42	3	M12	6	48*7.5°	68	395	3180	500	40	82
ZKLDF650	650	870	122	78	800	739	802	680	830	13	14	20	45	14	42	3	M12	6	48*7.5°	116	388	2350	440	63	168
