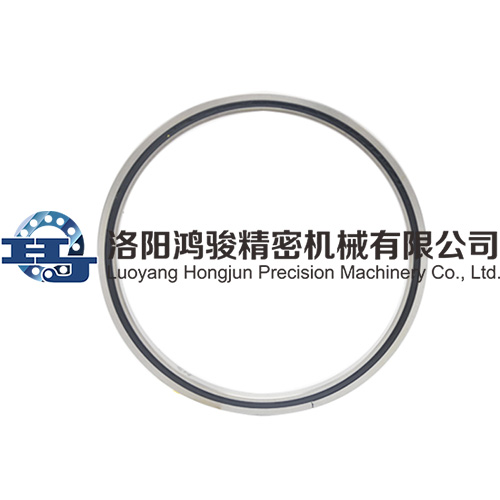

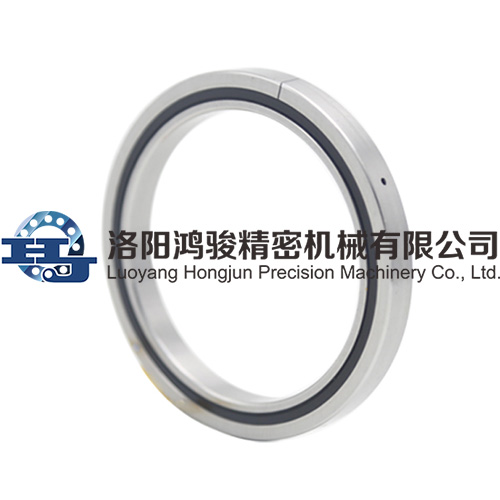

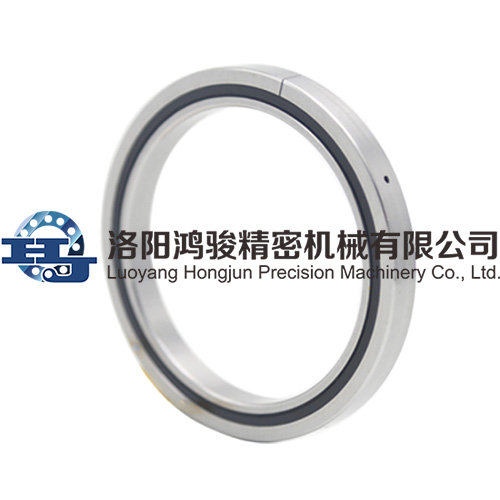

SX系列交叉圓柱滾子軸承（內圈整體、外圈分體型、超薄）
SX系列交叉圓柱滾子軸承，在相同的軸頸情況下，此類型比RB系列有更小的截面尺寸，由于采用了超薄設計，外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定，適用于內圈旋轉的應用場合。
交叉圓柱滾子軸承的結構分為外圈分體、內圈整體；外圈整體、內圈分體和外圈內圈均為整體三種形式，滾動體為圓柱滾子，互為90°垂直排列在V型滾道中，滾子之間由隔離塊隔開。這種結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各方面的載荷。同時，由于外形尺寸被最大的微型化，且軸承又具有很高的剛性和旋轉精度以及復合承載能力，所以最適合于工業用機器人的關節部或旋轉部、加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器、測量?jī)x等場合應用。

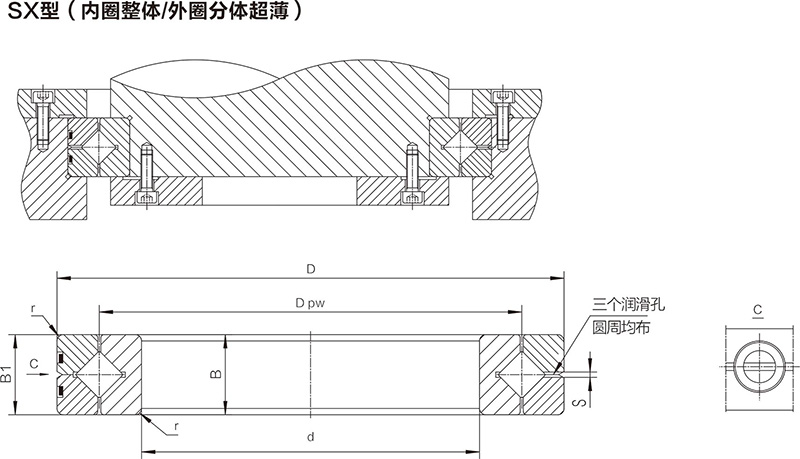

參數：
| SX 型（內圈整體、外圈分體、超?。?/td> | 單位：mm | ||||||||
| 公稱型號 | 主要尺寸 | 基本額定載荷（徑向） | 質量 | ||||||
| 內徑 | 外徑 | 滾子節圓直徑 | 寬度 B B1 | 油孔 S | 倒角r | Cr | Cor | ||
| d | D | Dpw | kN | kN | kg | ||||
| SX011814 | 70 | 90 | 80 | 10 | 1.2 | 0.6 | 12 | 30 | 0.3 |
| SX011818 | 90 | 115 | 102 | 13 | 1.2 | 1 | 17 | 47 | 0.4 |
| SX011820 | 100 | 125 | 112 | 13 | 1.2 | 1 | 18 | 52 | 0.5 |
| SX011824 | 120 | 150 | 135 | 16 | 1.5 | 1 | 26 | 75 | 0.8 |
| SX011828 | 140 | 175 | 157 | 18 | 1.5 | 1.1 | 41 | 116 | 1.1 |
| SX011832 | 160 | 200 | 180 | 20 | 1.5 | 1.1 | 44 | 133 | 1.7 |
| SX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 63 | 187 | 2.3 |
| SX011840 | 200 | 250 | 225 | 24 | 2 | 1.5 | 68 | 208 | 3.1 |
| SX011848 | 240 | 300 | 270 | 28 | 2 | 2 | 95 | 300 | 5.3 |
| SX011860 | 300 | 380 | 340 | 38 | 2.5 | 2.1 | 156 | 504 | 12 |
| SX011868 | 340 | 420 | 380 | 38 | 2.5 | 2.1 | 167 | 563 | 13.5 |
| SX011880 | 400 | 500 | 450 | 46 | 2.5 | 2.5 | 244 | 833 | 24 |
| SX0118/500 | 500 | 620 | 560 | 56 | 2.5 | 3 | 355 | 1244 | 44 |
